Поверка трансформатора тока ТБМО-110-УХЛ1, ТБМО-220 УХЛ1 в Воронеже

Поверка трансформатора тока ТБМО-110-УХЛ1, ТБМО-220 УХЛ1 в сжатые сроки (от 1 дня) с выдачей свидетельства ГОСТ 8.217-2003. Оперативно Аккредитованная лаборатория

КП и консультация Договор и закрывающие документы Работаем с юрлицами по всей России

Заявка на услугу

Уточним задачу, сроки и подготовим коммерческое предложение.

Стоимость от 0 ₽

Ответим в рабочее время, обычно в течение дня.

Стоимость

от 0 ₽

Номер в ГРСИ РФ

79886-20

Методика поверки

ГОСТ 8.217-2003

Назначение: для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.

Поверка трансформатора тока ТБМО-110-УХЛ1, ТБМО-220 УХЛ1

Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

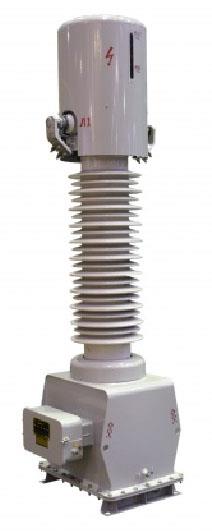

Трансформаторы тока — маслонаполненные с бумажной изоляцией, опорные. Трансформаторы тока имеют одноступенчатую конструкцию. Активная часть трансформаторов тока помещена в металлический корпус с трансформаторным маслом. На верху корпуса расположена изоляционная покрышка с компенсатором давления, обеспечивающим компенсацию температурных изменений объема масла и защиту внутренней изоляции от увлажнения. Компенсатор закрыт защитным колпаком с прорезью для визуального контроля уровня масла.

Первичная обмотка трансформаторов — цельносварная алюминиевая без переключателя числа витков. Вторичные обмотки выполнены из медного провода. Сердечники с обмотками размещены в металлическом корпусе, заполненном маслом. Выводы вторичной обмотки подключены к клеммам контактной коробки на корпусе трансформатора. Коробка пломбируется для предотвращения несанкционированного доступа. На корпусе трансформатора расположена табличка с техническими данными.

Трансформаторы тока изготавливаются в модификациях ТБМО-110-УХЛ1 и ТБМО-220 УХЛ1, отличающихся номинальным напряжением.

Программное обеспечение

отсутствует.

Поверка осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Основные средства поверки:

трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.

Сведения о методах измерений

отсутствуют.

Нормативные документы, устанавливающие требования к трансформаторам тока ТБМО-110-УХЛ1, ТБМО-220 УХЛ1

ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
