Поверка прогибомера ПМ в Воронеже
Назначение: для измерения линейных перемещений отдельных точек конструкций при нагружении их статическими нагрузками: прогиб строительных ферм, балок, прогонов, а также осадки опор, фундаментов, штампов и т.п.
Прогибомеры применяются при проведении инженерно-строительных изысканий.
Физическая величина — длина (мм).
Поверка прогибомера ПМ
Принцип действия механический и заключается в том, что измеряемое перемещение контролируемого объекта передаётся с помощью струны ведущему блоку и через передаточный механизм — стрелке. Один конец струны закрепляется на непосредственно контролируемой конструкции или на жёстком репере, перекидывается не менее чем одним витком через ведущий блок и натягивается грузом. По отклонению стрелки относительно шкалы и указателю оборотов стрелки определяется величина измеряемого перемещения.

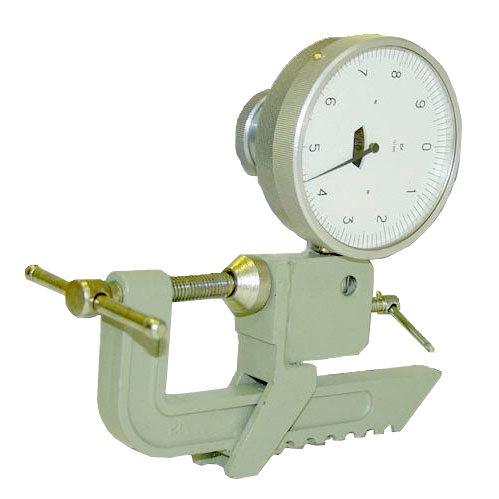

Прогибомер состоит из отсчётного устройства и струбцины. С лицевой стороны отсчёт-ного устройства расположен циферблат со шкалой, стрелка и указатель числа оборотов стрелки. С обратной стороны корпуса отсчётного устройства расположен ведущий блок. В корпус отсчётного устройства встроен передаточный механизм, состоящий из ведущей шестерни, неподвижно посаженной на ведущем блоке, и триба, на оси которого укреплена стрелка. На корпусе закреплён кронштейн, служащий присоединительным элементом для установки от-счётного устройства в одном из трёх отверстий струбцины, которая крепиться на жёстком репере или непосредственно на перемещаемой конструкции. Прогибомер снабжён натяжным грузом.
Поверка осуществляется по разделу 5 ПМ.00.000 РЭ «Прибор ПМ Руководство по эксплуатации». Перечень средств поверки (эталонов):
- концевые меры 3-Н2 ГОСТ 9038-90;
- приспособление для поверки отсчетного устройства прогибомера (приложение А ПМ.00.000 РЭ);
- гири У50 г, 1 кг М3 ГОСТ 7328-2001.
Сведения о методах измерений
- приведены в документе ПМ.00.000 РЭ «Прогибомер ПМ. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к прогибомерам ПМ
- ТУ 3949-165-60632410-2012 «Прогибомер ПМ. Технические условия»
- МИ 2060-90 «ГСИ «Государственная поверочная схема для средств измерений длины в диапазоне 110-6 -50 м и длин волн в диапазоне 0,2-50 мкм»
- ПМ.00.000 РЭ «Прогибомер ПМ Руководство по эксплуатации» с разделом 5 «Методика поверки», утвержденной в июле 2012 года ГЦИ СИ ФБУ «Кировский ЦСМ»
