Назначение: для формирования смодулированных СВЧ колебаний, а также колебаний с различными видами модуляций.

Поверка генератора сигнала SMA100B

Принцип действия генераторов сигналов SMA100B основан на формировании базового диапазона частот синтезатором высокой частоты и расширении его вниз и вверх в устройстве формирования выходного сигнала. Источником опорной частоты для синтезатора высокой частоты служит кварцевый генератор с частотой 10 МГц. Уровень выходного сигнала генератора регулируется аттенюатором и контролируется системой автоматической регулировки уровня. Для формирования сигналов с различными видами модуляции генератор может быть оснащен импульсным модулятором и модулятором для амплитудной, частотной и фазовой модуляций, а также источниками модулирующих сигналов.

Конструктивно генераторы сигналов SMA100B выполнены в виде настольного лабораторного прибора. Управление генераторами сигналов SMA100B осуществляется с передней панели, оснащенной дисплеем и кнопочным табло, или по интерфейсу дистанционного управления с помощью внешнего ПЭВМ. Разъем выхода СВЧ, входы и выходы сигналов опорной частоты, входы и выходы модулирующих сигналов в зависимости от исполнения генератора могут находиться как на передней, так и на задней панели. Генераторы сигналов SMA100B оснащены интерфейсами LAN и опционально USB, GPIB.

Генераторы сигналов SMA100B имеют следующие опции:

• B92 — опция корпуса с низким профилем;
• B93 — опция корпуса с высоким профилем;
• B103/B106/B112/B120 — опции диапазона частот до 3 ГГц/6 ГГц/12,75 ГГц/20 ГГц;
• B1H — опция опорного генератора повышенной точности;
• B710 — опции улучшения фазовых шумов в ближней зоне для B106, B112, B120;
• B710N — опция улучшения фазовых шумов в ближней зоне для B103;
• B711 — опции низких фазовых шумов для B106, B112, B120;
• B711N — опция низких фазовых шумов для B103;
• K31 — опция повышенной выходной мощности до 3/6 ГГц;
• B32 — опция большой выходной мощности до 3/6 ГГц;
• K33 — опция повышенной выходной мощности до 12,75/20 ГГц;
• B34 — опция большой выходной мощности до 12,75/20 ГГц;
• K22 — опция импульсного модулятора;
• K23 — опция импульсного генератора;
• K24 — опция модулирующего генератора сигналов произвольной формы;
• K720 — опция модулятора АМ/ЧМ/ФМ;
• K703 — опция входа и выхода опорных частот 100 МГц и 1 ГГц;
• B80 — опция разъема СВЧ выхода на задней панели до 3/6 ГГц;
• B81 — опция разъема СВЧ выхода на задней панели до 12,75/20 ГГц;
• B86 — опция удаленного управления по GPIB и USB.

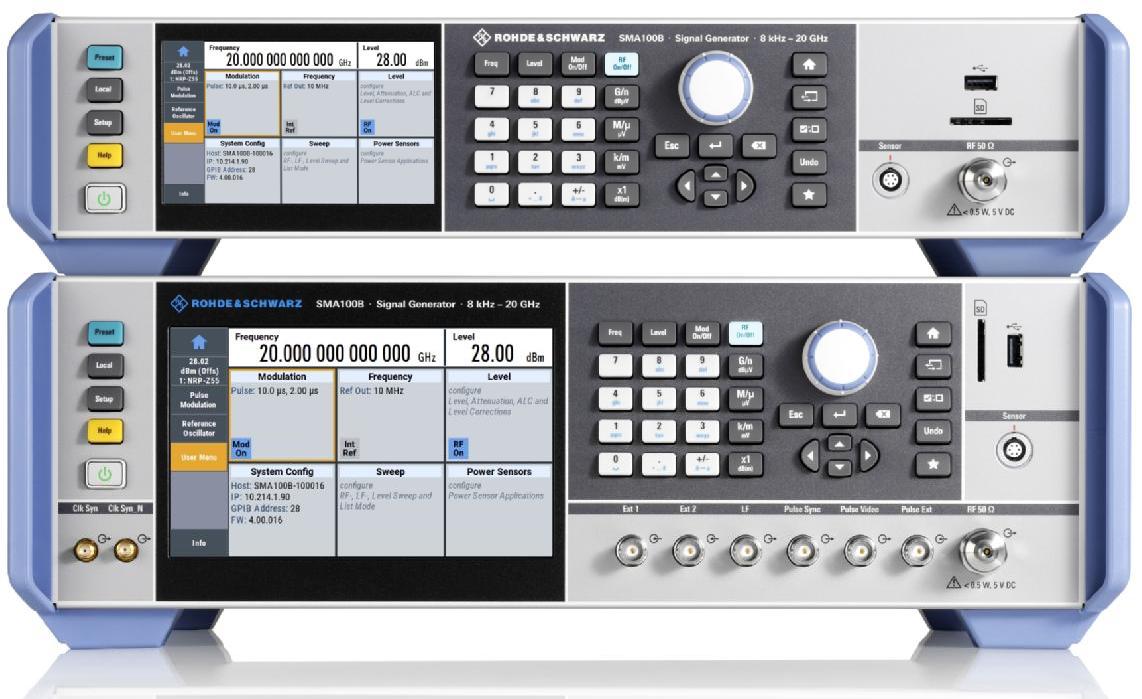

Генераторы сигналов SMA100B, в зависимости от установленных опций, отличаются высотой корпуса. Общий вид генераторов сигналов SMA100B, обозначение места нанесения знака утверждения типа средства измерения и знака поверки

Программное обеспечение

Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик генераторов сигналов SMA100B за пределы допускаемых значений.

Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения (ПО)
