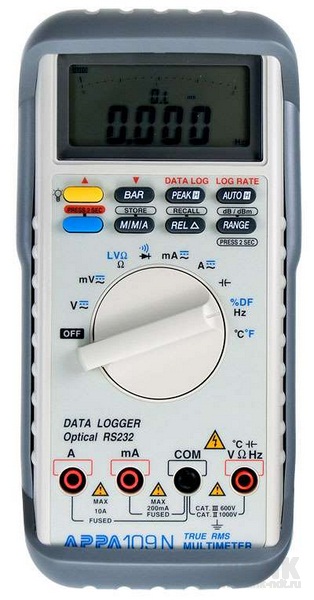

Описание APPA 109N - мультиметра
Мультиметр цифровой APPA 109N (APPA Technology Corporation): Постоянное напряжение 20 мВ - 1000 В; Переменное напряжение 20 мВ - 750 В; Постоянный/переменный ток 20 мА - 10 А; Сопротивление 200 Ом - 2 ГОм; Частота 20 Гц - 1 МГц; Ёмкость 4 нФ - 40 мФ; Прозвон цепи; Испытание P-N; Интерфейс RS-232 с оптической развязкой; Измерение температуры; Регистратор 40000 значений; min-max показания; True RMS; Измерение скважности; Кабель RS-232 + ПО в комплекте.
Особенности мультиметра цифрового APPA 109N:
- Высококонтрастный ЖК-индикатор, которым оснащены модели этой серии, позволит вам без проблем считывать показания с дисплея как при ярком солнечном свете, так и, благодаря встроенной подсветке, в абсолютной темноте. Для увеличения ресурса батарей, подсветка дисплея имеет функцию автоотключения;
- Приборы этой серии оснащены RS-232 интерфейсом с оптической развязкой, обеспечивающим безопасное и лёгкое подключение к ПК для калибровки и передачи накопленных данных;
- Высоковольтные предохранители и предохранительные сопротивления надёжно защищают приборы АРРА-100N от перегрузок;
- Теперь для замены элементов питания нет необходимости разбирать корпус прибора. Батарейный отсек расположен под небольшой крышкой удерживаемой всего одним винтом;
- Каждый прибор APPA 100N серии комплектуется защитным кожухом, который имеет подставку, отверстие для подвешивания, а также фиксатор щупов. Этот кожух обеспечивает высокую степень безопасности и удобство пользования вашим прибором;
- Эргономичный дизайн измерительных щупов с комфортным оребрением, с упорными кольцами предотвращающими соскальзывание пальцев, с надёжно опрессованным проводом и наконечником из прочной стали для продолжительного срока службы. В комплект входят съёмные зажимы типа “крокодил”. Для моделей с измерением температуры в комплекте поставляется адаптер и датчик для измерения температуры.
Технические характеристики мультиметра цифрового APPA 109N:
| Параметр | Значения |
| ПОСТОЯННОЕ НАПРЯЖЕНИЕ | |
| Пределы измерений | 20 мВ; 200 мВ; 2; 20; 200; 1000 В |
| Погрешность | ± (0,06 % + 10 ед. сч.) |
| Максимальное разрешение | 1 мкВ |
| Входное сопротивление | 10 МОм |
| Защита входа | =1000 В; ~750 В |
| ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ | |
| Пределы измерений | 20; 200 мВ; 2; 20; 200; 750 В |
| Погрешность | ± (0,7 % + 50 ед. сч.) |
| Максимальное разрешение | 1 мкВ |
| Полоса частот | 40 Гц … 100 кГц |
| Входной импеданс | 10 МОм/100 пФ |
| Защита входа | =1000 В; ~750 В |
| ОТНОСИТЕЛЬНЫЙ УРОВЕНЬ | |
| Диапазон измерений | -80 дБ … 50 дБ -15 дБм ... 55 дБм |
| Опорный уровень | 0 дБ = 1 В 0 дБм = 1 мВт, 600 Ом |
| ПОСТОЯННЫЙ ТОК | |
| Пределы измерений | 20; 200 мА; 2; 10 А |
| Погрешность | ± (0,4 % + 2 ед. сч.) |
| Максимальное разрешение | 10 мкА |
| Защита входа | Предохранитель 15 А/600 В (вход «А»); 1 А/600 В (вход «мА») |
| ПЕРЕМЕННЫЙ ТОК | |
| Пределы измерений | 20; 200 мА; 2; 10 А |
| Погрешность | ± (0,8 % + 50 ед. сч.) |
| Максимальное разрешение | 1 мкА |
| Полоса частот | 40 Гц … 3 кГц |
| Защита входа | Предохранитель 15 А/600 В (вход «А»); 1 А/600 В (вход «мА») |
| ЧАСТОТА (ПРИ ИЗМЕРЕНИИ УРОВНЯ) | |
| Диапазон измерений | 40 Гц … 100 кГц |
| Погрешность | ± (0,01 % + 10 ед. счета) |
| Максимальное разрешение | 0,1 Гц |
| Чувствительность | 1/5 от предела измерения |
| СОПРОТИВЛЕНИЕ | |
| Пределы измерений | 200 Ом; 2; 20; 200 кОм; 2; 20; 200 МОм; 2 ГОм |
| Погрешность | ± (0,3 % + 30 ед. сч.) |
| Максимальное разрешение | 10 мОм |
| Тестовое напряжение | 3,3 В; 0,6 В |
| Защита входа | 600 В |
| ПРОЗВОН ЦЕПИ | |
| Порог срабатывания | 50 Ом |
| Индикация | непрерывный звуковой сигнал частотой 2 кГц |
| Защита входа | 600 В |
| ИСПЫТАНИЕ P-N | |
| Максимальный ток теста | 1,1 мА |
| Напряжение теста | 3,3 В |
| Защита входа | 600 В |
| ЧАСТОТА | |
| Пределы измерений | 20; 200 Гц; 2; 20; 200 кГц; 1 МГц |
| Погрешность | ± (0,01 % + 10 ед. счета) |
| Максимальное разрешение | 1 мГц |
| Чувствительность | 250 мВ |
| Защита входа | 600 В |
| КОЭФФИЦИЕНТ ЗАПОЛНЕНИЯ ИМПУЛЬСОВ | |
| Диапазон измерений | 20 ... 80 % |
| Погрешность | ± (0, 1 % + 1 ед. сч.) |
| Максимальное разрешение | 0,1 % |
| ЕМКОСТЬ | |
| Пределы измерений | 4; 40; 400 нФ; 4; 40; 400 мкФ; 4; 40 мФ |
| Погрешность | ± (0,9 % + 5 ед. счета) |
| Максимальное разрешение | 1 пФ |
| Защита входа | 600 В |
| ТЕМПЕРАТУРА | |
| Диапазон измерений | -200 °С ... 1200 °С; -328 °F ... 2192 °F |
| Погрешность | ± (0,1 % + 3 °С); ± (0,2 % + 6 °F) |
| Максимальное разрешение | 0,1 °С; 0,1 °F |
| Защита входа | 600 В |
| ОБЩИЕ ДАННЫЕ | |
| Измерение ср. кв. зн. | сигнал произвольной формы |
| Максимальное индицируемое число | 20000 |
| Линейная шкала | 42 сегмента; возможна установка "0" в центр |
| Интерфейс | RS-232 |
| Объем памяти | 1000 |
| Объем регистратора | 40000 |
| Интервалы регистрации | 0,5 - 600 с (выбирается из интервала) |
| Скорость измерения | цифровая шкала: 2 изм./с; линейная шкала: 20 изм./с |
| Автовыключение | 30 мин (возможна блокировка автовыключения) |
| Источник питания | 9 В (типа "Крона") |
| Срок службы батареи | 100 ч |
| Условия эксплуатации | Температура: 0 °С … 50 °С; отн. влажность: не более 80 % |
| Габаритные размеры | 98 х 197 х 50 мм |
| Масса | 620 г |
